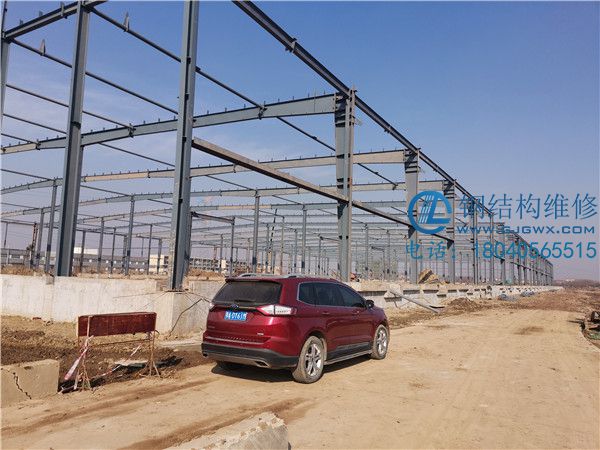

鋼結構廠房安裝

2.1 工程概況UT 斯達康研發項目是一座建筑面積250000m2， 集科研、生產為一體的現代化廠房。我公司主要施工其Ⅱ段圓廳的勁性墻中連梁、二層和三層的鋼梁制作與吊裝。鋼梁的最大跨度為34.1m，截面為3250mm×600mm×40mm×60mm，最重為57.3t。

2.2 工程特點

2.2.1 大梁跨度大，為34.1m，單根重達57.3t。安裝高度高，精度控制嚴，且跨河安裝，增加了難度。，截面大（3250mm×600mm×40mm×60mm）

2.2.2 焊件鋼板厚（30～60mm）， 焊縫多，焊接標準要求高（全熔透），現場條件差，增加了確保質量的難度。

2.2.3 工期緊，吊裝不能連續進行，并與土建交叉作業，現場吊裝條件差，增加了施工組織和安全生產的難度，必須采取特殊的安全技術措施，確保安全生產萬無一失。

吊裝方案的選擇和施工部署鋼結構安裝,鋼結構廠房安裝,鋼結構安裝公司,

3.1 吊裝方案的選擇選擇一臺150t 履帶吊作為主吊設備，一臺50t 汽車吊作為輔吊設備，采用自下而上，從中間向兩側分層分段吊裝的方法。其中大型鋼梁采用地面整體預拼裝，再分段吊升到高空支承架上就位組裝的方法進行。

3.2 施工部署

3.2.1 施工順序

Ⅱ段圓廳的施工主要集中在四個勁性混凝土墻中的鋼梁和二、三層鋼梁的施工，四個勁性混凝土墻部分按順時針?lè)较驅⑵浞譃锳、B、C、D四個小區域進行施工。垂直方向上按常規吊裝方法進行，即第一層梁吊裝完成后進行校正、高強螺栓連接和焊接作業，經檢查（含探傷）合格認可后向土建移交工作面，同時進行第二層梁吊裝，第二層梁吊裝完成，經校正認可后進行高強螺栓連接和焊接作業，經驗收（含探傷）合格認可后向土建移交工作面進行混凝土鋼結構安裝隊,鋼結構勞務,鋼結構施工,鋼結構施工隊伍

作業。作業順序如下：

5.4m 處勁性混凝土墻中柱間連梁吊裝→校正、焊接→+9.85m 處勁性混凝土墻中柱間連梁吊裝→+9.85m 標高處鋼梁吊裝→校正、高強螺栓連接、焊接→+16.550m 勁性混凝土墻中柱間連梁吊裝→+16.550m 標高處鋼梁吊裝→校正、高強螺栓連接、焊接。

3.2.2 施工準備

（1）技術準備施工前組織有關工程技術人員認真學習施工圖紙，了解設計意圖，并組織圖紙會審, 及時解決圖紙中的有關問題。

積極組織圖紙深化工作，與設計單位進行溝通，確保深化圖紙?jiān)跐M(mǎn)足設計

規范要求的前提下便于構件加工制作和現場安裝。

擬定焊接等有關工藝評定試驗計劃，報總包、監理認可后組織實施。

（2）物資準備
編制材料、施工設備、工索具計劃；

簽訂物資供貨合同，組織施工設備、工索具進場。

（3）現場準備認真勘察現場，與總包協商，保證現場道路滿足大型起重機進場及吊裝作業的要求。與總包等有關單位聯系，進行測量控制網的交接并辦理交接手續。根據總包移交的測量控制網，復測鋼柱的軸線、標高及垂直度，若偏差過大，要及時提交有關單位處理。

3.2.3 吊裝設備、機具計劃

本工程中主要施工機具計劃如表3-1。

施工機具計劃表3-1

3.2.4 勞動力計劃（表3-2）

勞動力計劃表3-2
